Evaporador MVR

Principio de funcionamiento del evaporador MVR

MVR se llama recompresión mecánica de vapor. Utiliza el compresor centrífugo para re-comprimir el vapor secundario (baja temperatura y baja presión) que se evapora del líquido del proceso para reutilizarlo como fuente de calor para evaporar el material líquido nuevamente.

Página de inicio 12 La última página

Aquí hay un desglose-paso-paso

1. Proceso básico de evaporación

El líquido del proceso (p. ej., agua residual, salmuera o jugo) ingresa al evaporador y se calienta. A medida que se calienta, el agua se evapora, dejando una solución más concentrada.

2. Generación de vapor

El vapor evaporado (vapor de baja-presión) se separa del líquido concentrado.

3. Recompresión mecánica de vapor (MVR)

En lugar de condensar y desechar el vapor, un sistema MVR lo comprime usando un compresor centrífugo o de raíz-. La compresión aumenta la temperatura y la presión del vapor, haciéndolo utilizable nuevamente como vapor de calentamiento.

4. Reutilización del calor

El vapor comprimido se envía de regreso al intercambiador de calor para calentar el líquido del proceso entrante. Esto crea un sistema de circuito cerrado-, lo que reduce significativamente la necesidad de vapor externo.

5. Eficiencia Energética

Los evaporadores MVR requieren sólo una pequeña cantidad de energía eléctrica para hacer funcionar el compresor, lo que los hace muy eficientes en comparación con los evaporadores tradicionales que consumen grandes cantidades de vapor fresco. El coeficiente de rendimiento (COP) es muy alto porque la mayor parte del calor se recicla.

6. Eliminación de condensado

Después del intercambio de calor, el vapor se condensa en un destilado (agua pura), que se elimina del sistema.

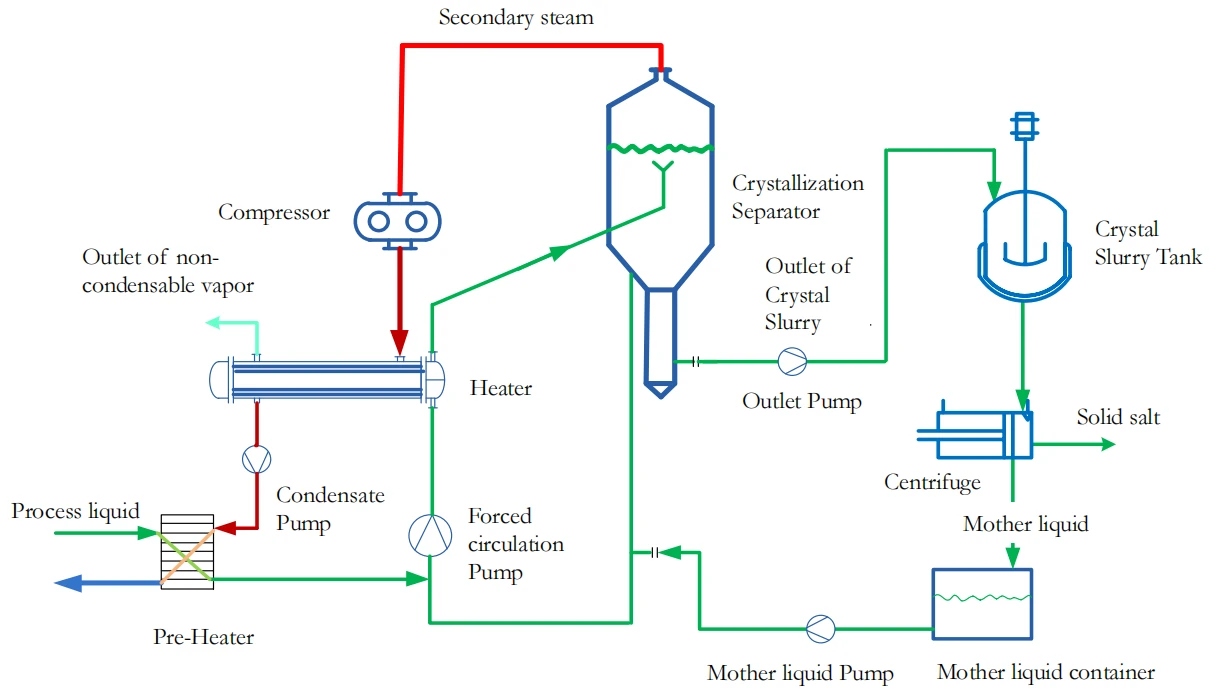

Clasificación del evaporador MVR

productcate-1215-688

Ventajas clave deENCOEvaporadores MVR

01.

Bajo consumo energético (ahorra hasta un 90% de energía respecto a los evaporadores convencionales).

02.

No es necesario vapor externo (puede que sólo lo requiera el arranque inicial).

03.

Diseño compacto con alta eficiencia de evaporación.

04.

Respetuoso con el medio ambiente (reduce la contaminación térmica y el desperdicio de agua).

1. Ahorros de energía significativos: los evaporadores ENCo MVR son altamente-eficientes desde el punto de vista energético y ofrecen hasta un 90 % de ahorro de energía en comparación con los evaporadores tradicionales. Esta drástica reducción en el consumo de energía ayuda a reducir los costos operativos mientras mantiene un rendimiento óptimo.

2. No se requiere vapor externo: a diferencia de los evaporadores convencionales, los evaporadores ENCO MVR funcionan sin necesidad de vapor externo. Sólo el arranque inicial puede requerir un suministro de vapor externo, después del cual el sistema utiliza su propio vapor para un funcionamiento continuo, eliminando la necesidad de generación de vapor externo.

3.Ahorro de espacio-y diseño eficiente: con su diseño compacto, los evaporadores ENCO MVR son fáciles de instalar y ocupan menos espacio, lo que los hace ideales para instalaciones con espacio limitado. A pesar de su menor tamaño, ofrecen una alta eficiencia de evaporación, lo que garantiza un procesamiento rápido de líquidos.

4. Rendimiento ecológico-: los evaporadores ENCO MVR están diseñados teniendo en cuenta la sostenibilidad. Al reducir la dependencia del vapor externo y minimizar la contaminación térmica, ayudan a reducir el impacto ambiental de los procesos industriales. Además, el sistema reduce el desperdicio de agua, lo que lo convierte en una opción más responsable con el medio ambiente.

Mechanical Vapour Recompression Evaporator

china Mechanical Vapour Recompression Evaporator

Mechanical Vapour Recompression Evaporator Manufacturers

Consideraciones de diseño del evaporador MVR

(A) Eficiencia termodinámica

Selección del compresor: Debe coincidir con el caudal de vapor y la relación de presión requeridos.

Elevación del punto de ebullición (BPE): afecta el aumento de temperatura requerido; crítico para soluciones de alta-salinidad.

(B) Selección de materiales

Resistencia a la corrosión: SS316L para la mayoría de las aplicaciones, titanio para cloruros, Hastelloy para condiciones extremas. Prevención de incrustaciones: superficies lisas, revestimientos antical o sistemas CIP (limpieza-in-lugar).

Recuperación de Calor: Precalentamiento de la alimentación con condensado.

Unidad de frecuencia variable (VFD): ajusta la velocidad del compresor según la carga.

(D) Sistema de control

Automatización: Controles PLC de temperatura, presión y nivel de líquido.

Seguridad: Alivio de sobrepresión, an-anticavitación para el compresor.

Evaporador MVRCosto y otros factorescomparación

S/N	evaporador MVR	Evaporador de simple efecto	Evaporador multiefecto	evaporador TVR
Costo de operación	Más bajo	Mucho más alto	Más ahorro de energía	Más bajo
Fuente de energía	Usando electricidad no necesita red de tuberías de vapor sistema de circulación de circuito cerrado	Usando calentamiento por vapor Red de tuberías de vapor Necesito caldera	Usando calentamiento por vapor Red de tuberías de vapor Necesito caldera	Necesita vapor a alta presión para conducir, Necesito caldera
Consumo de energía	La tecnología que más ahorra energía en la actualidad	1 tonelada de vapor por 1 tonelada de evaporación de agua.	0,3 ~ 1 tonelada de vapor para 1 tonelada de evaporación de agua	Basado en el efecto múltiple tradicional, se utiliza un efecto más con accionamiento de vapor a alta presión.
Tipo de control	Completamente automático	Semi-automático	Completamente automático	Completamente automático
Tipo de control	Evaporación ininterrumpida	Semi-automático	Evaporación ininterrumpida	Evaporación ininterrumpida

Aplicaciones del evaporador MVR

⊙ Descarga Cero De Aguas Residuales Con Alto Contenido De Sal:

En una era de creciente conciencia ambiental y estrictas regulaciones sobre descarga de aguas residuales, lograr una descarga cero de aguas residuales con alto contenido de sal - se ha convertido en una máxima prioridad para muchas industrias. Los evaporadores MVR son muy eficaces a este respecto. Pueden concentrar y separar sales de las aguas residuales, dejando una corriente de agua purificada que puede reutilizarse o descargarse de forma segura, mientras que los residuos de sal concentrados pueden procesarse o eliminarse de forma respetuosa con el medio ambiente. Esto no sólo ayuda a las industrias a cumplir los requisitos reglamentarios sino que también conserva los recursos hídricos.

⊙ Industria Química:

La industria química a menudo se ocupa de diversos procesos líquidos que requieren evaporación para su concentración, purificación o separación. Los evaporadores MVR se utilizan para evaporar disolventes, concentrar soluciones químicas y recuperar productos químicos valiosos. Su capacidad para operar eficientemente en diferentes condiciones de temperatura y presión los hace adecuados para una amplia gama de reacciones y procesos químicos.

⊙ Industria de pesticidas

En el proceso de fabricación de pesticidas, los evaporadores MVR desempeñan un papel importante en la formulación y producción de pesticidas. Se utilizan para concentrar soluciones de pesticidas, eliminar impurezas y ajustar la concentración de ingredientes activos. Esto asegura la calidad y eficacia de los productos pesticidas finales. Además, al recuperar y reutilizar disolventes mediante evaporación, la industria de pesticidas puede reducir su impacto ambiental y sus costos de producción.

⊙ Extracción de Litio

La extracción de litio de salmueras u otras fuentes a menudo implica procesos complejos que requieren pasos de evaporación eficientes. Los evaporadores MVR se utilizan para concentrar soluciones que contienen litio -, separando el agua de la salmuera rica en litio -. Este proceso de concentración es un paso crucial en el proceso general de extracción de litio, ya que ayuda a aumentar el contenido de litio para operaciones posteriores de purificación y recuperación.

⊙ Industria del polisilicio

La industria del polisilicio, esencial para la producción de paneles solares y semiconductores, requiere materiales de alta - pureza. Los evaporadores MVR se utilizan en la purificación y concentración de soluciones relacionadas con polisilicio -. Ayudan a eliminar impurezas y disolventes, asegurando la producción de polisilicio de alta -. El control preciso de las condiciones de evaporación proporcionado por los evaporadores MVR es crucial para mantener la calidad y consistencia de los productos de polisilicio.

⊙ Reciclaje de baterías de iones de litio

Con la creciente demanda de baterías de iones de litio - y la necesidad de una gestión sostenible de los residuos, el reciclaje de baterías de iones de litio - se ha convertido en una industria importante. Los evaporadores MVR se utilizan en el proceso de reciclaje para separar y recuperar metales valiosos como litio, cobalto y níquel de las soluciones de desechos de baterías.

⊙ Industria de impresión y teñido

La industria de la impresión y el teñido genera grandes volúmenes de aguas residuales que contienen colorantes, productos químicos y sales. Para tratar estas aguas residuales se emplean evaporadores MVR. Pueden concentrar las aguas residuales, separando los tintes y los productos químicos para su posible recuperación o eliminación adecuada. El agua purificada se puede reciclar nuevamente en el proceso de impresión y teñido, lo que reduce el consumo de agua y la contaminación ambiental.

⊙Tratamiento de lixiviados de residuos

Los lixiviados residuales, que se producen en vertederos e instalaciones de tratamiento de residuos, contienen una mezcla compleja de contaminantes. Los evaporadores MVR son una solución eficaz para el tratamiento de lixiviados residuales. Pueden eliminar el agua del lixiviado, concentrando los contaminantes para su posterior tratamiento o eliminación. Esto ayuda a reducir el volumen de lixiviados residuales y minimizar su impacto ambiental.

⊙Industria farmacéutica

En la industria farmacéutica, los evaporadores MVR se utilizan en diversos procesos, como la concentración de soluciones farmacéuticas, la eliminación de disolventes de formulaciones de medicamentos y la purificación de ingredientes farmacéuticos activos (API). La capacidad de operar en condiciones controladas, asegurando la integridad de los productos farmacéuticos, hace que los evaporadores MVR sean una opción ideal. También contribuyen al uso eficiente de los recursos en la fabricación farmacéutica mediante la recuperación y el reciclaje de disolventes.

⊙Industria Metalúrgica

La industria metalúrgica involucra procesos como la extracción de minerales, el refinado de metales y la producción de aleaciones. Los evaporadores MVR se utilizan en varios aspectos de esta industria, como la concentración de soluciones que contienen metales-, la eliminación de impurezas y la recuperación de metales valiosos. Por ejemplo, en la producción de cobre, los evaporadores MVR se pueden utilizar para concentrar soluciones de sulfato de cobre -, facilitando la extracción de cobre puro. Su funcionamiento energéticamente - eficiente ayuda a reducir el consumo general de energía en los procesos metalúrgicos.

⊙Industria de energía eléctrica

En la industria de la energía eléctrica, los evaporadores MVR se pueden aplicar en diversas áreas. Por ejemplo, en el tratamiento del agua de purga de torres de enfriamiento, los evaporadores MVR pueden concentrar el agua, reduciendo el volumen de aguas residuales que se descargarán. También se pueden utilizar en la recuperación de calor y agua de los efluentes de las centrales eléctricas, mejorando la eficiencia general del proceso de generación de energía. Además, en algunos casos, los evaporadores MVR pueden ayudar en el tratamiento del agua de alimentación de las calderas, asegurando su calidad y reduciendo el riesgo de incrustaciones y corrosión en las calderas.

⊙Industria de fermentación

La industria de la fermentación, que incluye la producción de alcohol, productos lácteos y diversos productos biológicos, a menudo requiere la concentración de los caldos de fermentación. Los evaporadores MVR se utilizan para eliminar el agua de estos caldos, aumentando la concentración de los productos deseados. Pueden funcionar a temperaturas relativamente bajas, lo cual es importante para preservar la integridad de los bioproductos - sensibles al calor.

⊙Industria tabacalera

En la industria tabacalera, los evaporadores MVR se utilizan en procesos como la concentración de extractos de tabaco y la eliminación de la humedad de los productos de tabaco. Ayudan a mejorar la calidad y consistencia de los productos de tabaco al controlar con precisión el proceso de evaporación.

⊙Industria de alimentos y bebidas

La industria de alimentos y bebidas tiene numerosas aplicaciones para los evaporadores MVR. Se utilizan en la concentración de jugos de frutas, la producción de jarabes, la eliminación de agua de productos lácteos y la concentración de ingredientes alimentarios. Los evaporadores MVR pueden funcionar a bajas temperaturas, lo cual es crucial para preservar el sabor, el color y el valor nutricional de los productos alimenticios y bebidas.

Referencias del sistema de evaporación ENCO MVR

Mechanical Vapor Recompression (MVR) Work

¿Cómo funciona el vapor mecánico?
Trabajo de recompresión (MVR)

Instalación del proyecto ENCO PCAM MVR en EE. UU.

Los 5 principales fabricantes de evaporadores MVR en China

Sobre nosotros

ENCO Machinery se fundó originalmente en 2003 en Hangzhou, China.

Nuestra fábrica

ENCO proporcionó soluciones integradas de-ingeniería interna, fabricación, modularización de sistemas, instalación, puesta en servicio y servicios de operación y mantenimiento. La solución de modularización de ENCO ha demostrado ahorrar costos y cronogramas, especialmente para proyectos en el extranjero.

Con el rápido desarrollo de los vehículos eléctricos y sus industrias relacionadas de reciclaje de baterías eléctricas, ENCO es, con diferencia, el único actor que tiene trayectoria en EE. UU., China, Corea del Sur y Vietnam.

Nuestro Certificado

Preguntas frecuentes

P: ¿Cuál es la función de MVR?

R: MVR (recompresión mecánica de vapor) recicla el calor latente del vapor secundario a través de un compresor, lo que reduce el uso de energía externa para la evaporación.

P: ¿Qué es MVR en el tratamiento de aguas residuales?

R: En el tratamiento de aguas residuales, los evaporadores MVR concentran las aguas residuales, reduciendo su volumen y permitiendo cero-descarga líquida (ZLD) con alta eficiencia energética.

P: ¿Cuál es el uso de MVR?

R: MVR se utiliza para evaporación y concentración energéticamente eficiente-en industrias como el tratamiento de aguas residuales, el procesamiento de alimentos, los productos farmacéuticos y la fabricación de productos químicos.

P: ¿Cuál es la diferencia entre el evaporador MVR y TVR?

R: MVR utiliza compresión mecánica (electricidad) para reutilizar el vapor, mientras que TVR utiliza compresión térmica (vapor vivo), lo que hace que MVR sea más eficiente-en términos energéticos.

P: ¿Qué es un evaporador de aguas residuales?

R: El evaporador de aguas residuales es un dispositivo que elimina el agua de las aguas residuales contaminadas, concentrando los contaminantes para facilitar su eliminación o reutilización.

P: ¿Qué es un evaporador de agua?

R: El evaporador de agua es un-dispositivo de intercambio de calor que convierte el agua líquida en vapor y se utiliza a menudo para concentración, purificación o reducción de volumen.

P: ¿Cómo se evapora el agua de drenaje?

R: El agua de drenaje generalmente se evapora utilizando evaporadores industriales (por ejemplo, sistemas MVR) bajo temperatura y presión controladas para reducir su volumen.

P: ¿Cuál es el propósito y función del evaporador?

R: El propósito de un evaporador es eliminar el solvente (generalmente agua) de una solución, concentrando la sustancia deseada o reduciendo el volumen de desechos.

P: ¿Cuál es la forma más eficiente de evaporar el agua?

R: Usar un evaporador MVR es el método industrial más eficiente, ya que recicla el calor del vapor para minimizar el consumo de energía externa.

P: ¿Cuál es la forma más rápida de evaporar el agua?

R: Calentar el agua mientras se aumenta su superficie y el flujo de aire acelera la evaporación más rápidamente.

Somos bien-conocidos como uno de los principales fabricantes y proveedores de evaporadores MVR en China. Tenga la seguridad de comprar un evaporador mvr hecho a medida en nuestra fábrica. Contáctenos para más detalles.
