Cristalizador OSLO

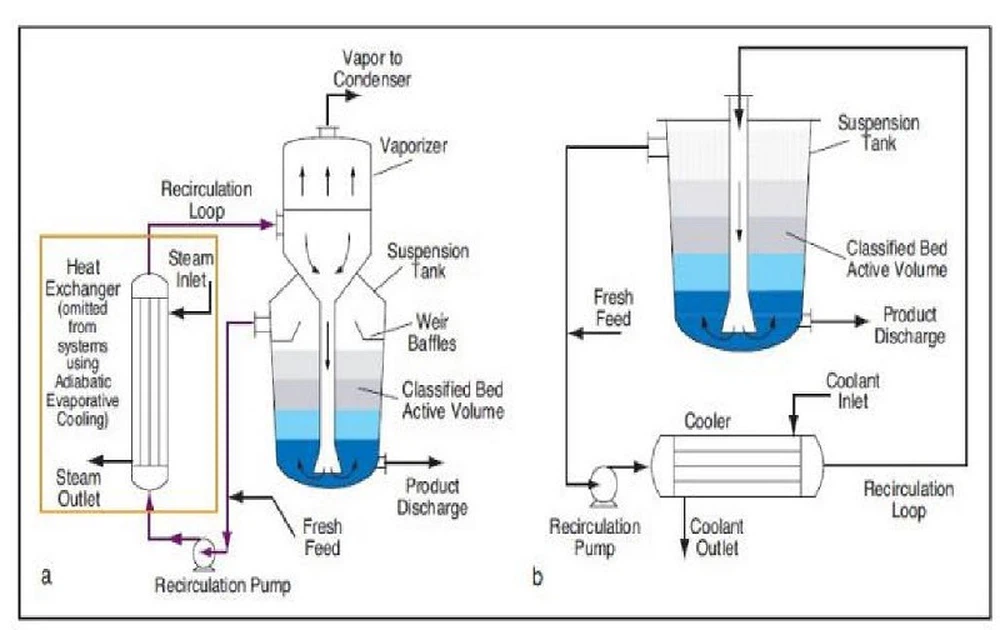

Principio de funcionamiento del cristalizador OSLO
El cristalizador OSLO (también conocido como cristalizador de suspensión clasificada) está diseñado para producir cristales grandes y uniformes controlando la sobresaturación y separando el crecimiento de los cristales de la nucleación. Lo logra a través de un mecanismo único de lecho fluidizado-y una gestión precisa de la temperatura/gradiente.
A continuación se muestra un desglose-paso-paso
1. Introducción y sobresaturación del alimento
Se alimenta al cristalizador una solución sobresaturada (p. ej., agua salada, soluciones químicas).
La sobresaturación se crea enfriando la solución o evaporando el disolvente, según los requisitos del proceso.
2. Crecimiento de cristales en lecho fluidizado-
La solución sobresaturada fluye hacia arriba a través de un tubo central hacia el cuerpo del cristalizador.
Los cristales semilla o los cristales existentes en el lecho fluidizado actúan como sitios de crecimiento. A medida que la solución pasa a través del lecho, las moléculas de soluto se depositan sobre los cristales, agrandándolos.
El lecho fluidizado garantiza una agitación suave, minimizando la nucleación secundaria (formación de pequeños cristales no deseados).
3. Clasificación de Cristales
Los cristales más grandes se depositan en la sección inferior del cristalizador debido a la gravedad, mientras que los cristales más pequeños y los finos permanecen suspendidos.
Una zona de clasificación o zona de elutriación separa los cristales por tamaño, lo que garantiza que solo se descarguen los cristales bien-crecidos. Esto promueve una distribución uniforme del tamaño de los cristales (CSD).
4. Control de intercambio de calor y sobresaturación.
Los intercambiadores de calor externos o evaporadores mantienen un control preciso de la temperatura:
En la cristalización por enfriamiento, un refrigerante reduce la temperatura de la solución para impulsar la sobresaturación.
En la cristalización evaporativa, la evaporación del disolvente aumenta la concentración de soluto.
Los niveles de sobresaturación se regulan cuidadosamente para evitar la nucleación espontánea.
5. Recirculación del licor madre
El licor madre (solución restante) se recircula continuamente a través del sistema.
Esto reutiliza el soluto no-depositado, lo que mejora el rendimiento y reduce el desperdicio.
6. Cosecha de cristales
Los cristales maduros se descargan desde el fondo del cristalizador.
Los finos (pequeños cristales) se disuelven nuevamente en la solución debido a los gradientes de temperatura o concentración, lo que reduce la obstrucción y mejora la calidad del producto.
7. Eficiencia Energética
Los cristalizadores OSLO minimizan el consumo de energía al:
Reciclaje de licor madre.
Utilizar intercambiadores de calor o evaporadores eficientes.
Evitar la nucleación excesiva (reduce el desperdicio de energía en finos).
Aplicación típica de OSLO Crystallizer: AIRGEL PROJECT para OSLO Crystallizer
Ventajas clave de los cristalizadores ENCO OSLO
Alta uniformidad cristalina
Produce cristales grandes y bien-definidos con una distribución de tamaño estrecha, lo que es fundamental para industrias como la farmacéutica y la química fina.
Eficiencia Energética
Optimiza el uso de energía mediante (reciclado de licores madre) y sobresaturación controlada, reduciendo las demandas de enfriamiento/evaporación.
Escalabilidad
El diseño modular permite una producción continua-a escala industrial con un tiempo de inactividad mínimo.
Baja generación de residuos
Recovers >95% de solutos, minimizando la pérdida de materia prima y el impacto ambiental.
Consideraciones de diseño del cristalizador OSLO
(A) Eficiencia de cristalización
● Control de sobresaturación: se logra mediante gradientes de temperatura precisos (enfriamiento) o tasas de evaporación de solventes. Una sobresaturación excesiva- corre el riesgo de nucleación espontánea (multas).
● Diseño de lecho fluidizado-: garantiza un crecimiento suave de los cristales y su clasificación por tamaño; Requiere caudales optimizados para mantener la estabilidad del lecho.
● Tiempo de residencia: una retención más prolongada en la zona de crecimiento mejora el tamaño del cristal, pero exige equipos más grandes.
(B) Selección de materiales
● Resistencia a la corrosión: SS316L para soluciones químicas suaves; Titanio o Hastelloy para cloruros, ácidos o salmueras de alta-salinidad.
● Diseño anti-incrustaciones: superficies o revestimientos pulidos (p. ej., PTFE) para evitar incrustaciones; Sistemas CIP (limpieza-in-lugar) para depósitos rebeldes.
(C) Optimización energética
● Integración del intercambio de calor: alimentación de pre-enfriamiento/pre-calentamiento utilizando licor madre reciclado o condensado para reducir el aporte de energía térmica.
● Eficiencia de la bomba/agitador: las unidades de frecuencia-variable (VFD) ajustan las tasas de recirculación según la carga del cristal y los niveles de sobresaturación.
(D) Sistema de control
● Automatización: los sistemas PLC regulan la temperatura, el flujo de alimentación y la descarga de cristales para mantener una sobresaturación y una calidad del producto estables.
● Monitoreo:-los sensores en línea (p. ej., analizadores de turbidez y tamaño de partículas) rastrean el crecimiento de los cristales y evitan la acumulación de finos.
● Seguridad: protección contra desbordamiento, mecanismos anti-obstrucción en la pata de clasificación y enfriamiento de emergencia para procesos exotérmicos.
(E) Escalabilidad y mantenimiento
● Diseño modular: Fácilmente ampliable para un mayor rendimiento sin rediseñar los componentes principales.
● Accesibilidad: Secciones desmontables para inspección y limpieza del lecho fluidizado e intercambiadores de calor.
Comparación del costo del cristalizador de OSLO y otros factores
|
S/N |
Cristalizador OSLO |
Cristalizador DTB |
Cristalizador al vacío |
Cristalizador continuo |
|
Tamaño del cristal |
Partículas grandes, alta uniformidad (distribución de tamaño de partículas estrecha) |
Partículas medianas, cristales finos fáciles de producir. |
Pequeños cristales, ampliamente distribuidos. |
Partículas medianas, dependientes del control del proceso. |
|
Nivel de consumo de energía |
Bajo (circulación de aguas madres + clasificación para reducir tratamientos repetidos) |
Medio (alto consumo de energía de la bomba de circulación) |
Alto (sistema de vacío + consumo de energía de refrigeración) |
Moderado (depende de la fuente de calor o refrigeración externa) |
|
Inversión inicial |
Superior (sistema de control y clasificación de precisión) |
Medio |
Bajo (estructura simple) |
Medio |
|
Escenarios de aplicación típicos |
Productos farmacéuticos de alta-pureza (como cristales de ibuprofeno), productos químicos-para electrónica, recuperación de sales de aguas residuales (cristales de Na₂SO₄/NaCl de alta-pureza) |
Fertilizantes industriales (urea, nitrato de potasio), producción de productos químicos a granel. |
Industria alimentaria (azúcar, ácido cítrico), extractos biológicos-sensibles al calor (enzimas, antibióticos) |
Producción de productos químicos convencionales (como cloruro de sodio y carbonato de sodio), procesos continuos de pequeña y mediana-escala. |
Aplicaciones del cristalizador OSLO
◉ Industria química y petroquímica
◉ Productos farmacéuticos y biotecnología
◉ Alimentos y productos sanitarios.
◉ Nueva ciencia de la energía y los materiales
◉ Protección del medio ambiente y reciclaje de recursos.
