Evaporador multiefecto

Definición de evaporador multiefecto

Un evaporador de efectos múltiples (MEE) es un tipo de equipo industrial que se utiliza para la concentración de soluciones, generalmente líquidas, mediante la eliminación del disolvente mediante evaporación. Este proceso se emplea particularmente en diversas industrias, como la de alimentos y bebidas, procesamiento químico y tratamiento de aguas residuales, para aumentar la concentración de los componentes deseados en una mezcla líquida.

El término "multi-efecto" se refiere al uso de múltiples recipientes o etapas evaporadoras, dispuestas en serie, para utilizar eficientemente el calor generado durante el proceso de evaporación. En un sistema de evaporador multi-efecto, el vapor producido en una etapa se utiliza como fuente de calor para la etapa siguiente, maximizando así la eficiencia energética.

El funcionamiento básico de un evaporador multi-implica hacer pasar la alimentación líquida a través de una serie de recipientes evaporadores, donde cada recipiente opera a presiones progresivamente más bajas. A medida que el líquido pasa por cada etapa, se evapora parcialmente y el vapor producido transfiere calor a la siguiente etapa con un punto de ebullición más bajo. Este efecto en cascada permite que el proceso general alcance concentraciones más altas con un consumo de energía reducido en comparación con un evaporador de efecto único-.

Los evaporadores multi-se emplean para concentrar diversos líquidos, como jugos de frutas, productos lácteos, productos químicos y efluentes industriales. El diseño y la configuración de un sistema evaporador multi-depende de las características específicas de la solución de alimentación y de los resultados de concentración deseados. Estos sistemas son valorados por su eficiencia energética y rentabilidad-en procesos de evaporación a gran-escala.

Principio de funcionamiento del evaporador de efectos múltiples (MEE)

Un evaporador multi-utiliza una serie de evaporadores interconectados (llamados "efectos") para concentrar progresivamente un líquido reutilizando el vapor generado en un efecto como fuente de calentamiento para el siguiente. Este diseño en cascada maximiza la eficiencia energética al reciclar el calor latente.

Desglose paso-a-paso

1. Distribución de alimento líquido

El líquido del proceso (p. ej., agua residual, salmuera o jugo) se alimenta al primer efecto evaporador. Los efectos posteriores reciben líquido parcialmente concentrado de la etapa anterior.

2. Calentamiento primario en el primer efecto

Se introduce vapor externo (u otra fuente de calor) en el intercambiador de calor del primer efecto. Esto calienta el líquido, generando vapor (vapor primario) y dejando una solución más concentrada.

3. Transferencia de vapor a efectos posteriores

El vapor generado en el primer efecto se dirige al intercambiador de calor del segundo efecto. Aquí se condensa, liberando calor latente para evaporar más líquido en el segundo efecto. Este proceso se repite en efectos posteriores, y cada efecto opera a presiones y temperaturas progresivamente más bajas.

4. Diseño de gradiente de presión

Los efectos se mantienen bajo presión decreciente (p. ej., mediante sistemas de vacío). Esto permite que el vapor de un efecto de temperatura-más alta transfiera calor a un efecto de temperatura-más baja, lo que permite una evaporación continua sin entrada de vapor adicional.

5. Concentración y flujo de condensado

● El líquido concentrado final se descarga del último efecto.
● El condensado (agua pura del vapor condensado) se recoge del intercambiador de calor de cada efecto y se elimina del sistema.

6. Eficiencia Energética

● Los evaporadores multi-efecto reducen el consumo de vapor entre un 50% y un 90% en comparación con los sistemas-de simple efecto.
● Cada efecto posterior reutiliza el calor latente de vaporización del efecto anterior, lo que reduce drásticamente los requisitos de energía.
● El número de efectos determina la eficiencia: más efectos=mayor eficiencia pero mayores costos de capital.

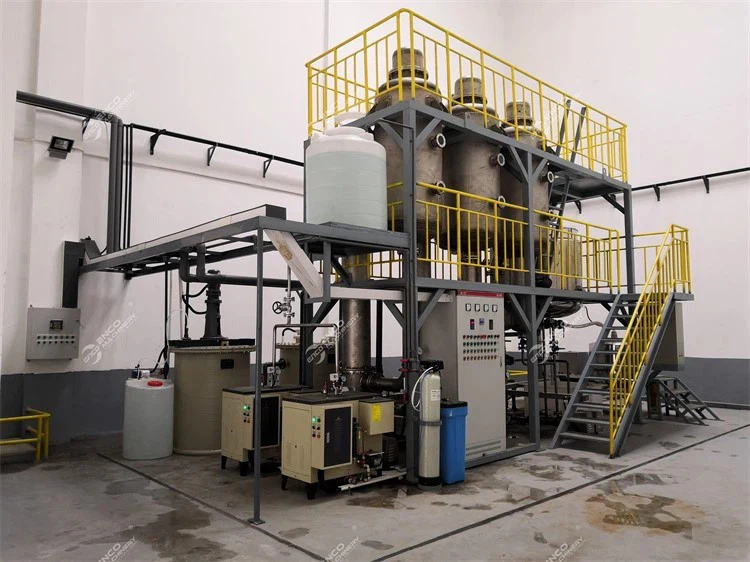

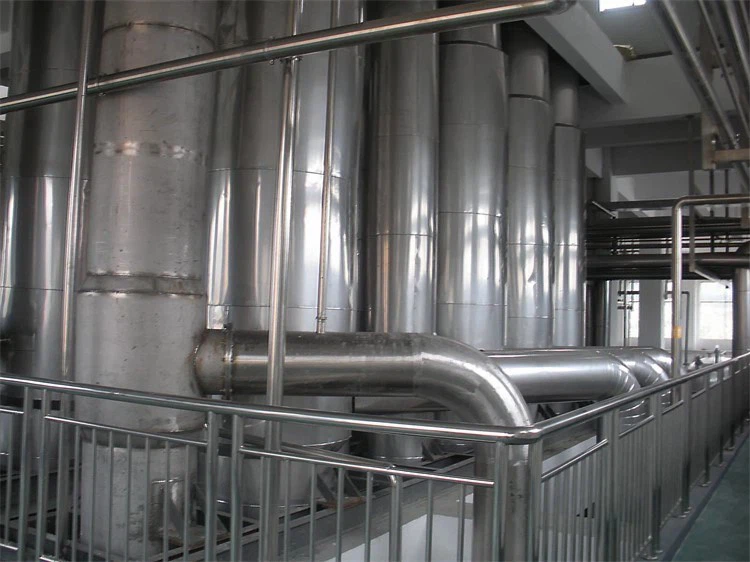

Aplicación típica de un evaporador de efectos múltiples: PROYECTO DE TRATAMIENTO DE AGUAS RESIDUALES POR ELECTROPLASTACIÓN

productcate-600-800

Ventajas clave del evaporador de efecto múltiple ENCO

01.

Alta eficiencia energética

Reutiliza el calor latente en múltiples efectos, lo que reduce el uso de vapor entre un 50 % y un 90 % en comparación con los sistemas de un solo-efecto.

02.

Diseño escalable

La configuración modular adapta los efectos para objetivos flexibles de capacidad y energía, escalando desde aplicaciones pequeñas hasta aplicaciones industriales.

03.

Compatibilidad con fuentes de calor flexibles

Compatibilidad con fuentes de calor flexibles
Utiliza vapor externo/calor residual en el primer efecto, sin necesidad de vapor añadido para las etapas posteriores.

04.

Beneficios ambientales

Reduce la contaminación térmica y el desperdicio de agua mediante el reciclaje de calor latente y la recuperación de condensado.

Consideraciones de diseño del evaporador de efectos múltiples

01/

Eficiencia termodinámica
● Número de efectos: más efectos=mayor eficiencia pero mayores costos de capital (normalmente entre 3 y 6 efectos en los sistemas industriales).

● Diseño de gradiente de presión:
① Cada efecto posterior opera a presión y temperatura más bajas (a través de sistemas de vacío) para permitir la transferencia de calor.
② Requiere un control preciso de las diferencias de presión entre efectos.

● Elevación del punto de ebullición (BPE): fundamental para soluciones de alta-salinidad; Impacta la caída de temperatura en todos los efectos.

02/

Selección de materiales
● Resistencia a la corrosión:
① Primer efecto (alta-temperatura): SS316L o acero inoxidable dúplex.
② Efectos posteriores (menor temperatura, mayor concentración): titanio, aleaciones de níquel (p. ej. Hastelloy) en medios agresivos.

● Mitigación de incrustaciones:
① Superficies lisas de los tubos, revestimientos antical.
② Sistemas CIP integrados (limpieza-in-lugar) para mantenimiento periódico.

03/

Optimización energética
● Precalentamiento de alimentación: Utiliza el condensado de la condensación de vapor para precalentar el líquido entrante.
● Intercambiadores de calor entre-efectos: maximiza la recuperación de calor latente entre efectos.
● Sistemas de vacío: optimizados para mantener gradientes de presión con energía mínima (p. ej., bombas híbridas de chorro de vapor-+anillo líquido).

04/

Sistema de control
● Automatización:
① Controles PLC de presión, temperatura y nivel de líquido en todos los efectos.
② Algoritmos adaptativos para manejar las fluctuaciones de la concentración de alimento.

● Seguridad:
① Alarmas de falla de vacío y válvulas de alivio de presión.
② Controles anti-inundación para drenaje de condensado.

Comparación de costes y otros factores del evaporador de efecto múltiple

S/N	Evaporador multiefecto	Evaporador MVR	Evaporador de película descendente	evaporador TVR
Costo de operación	Medio-alto (múltiples-vasos de efecto y sistemas de vacío)	Alto (coste del compresor)	Bajo (estructura simple)	Medio (eyector de vapor + sistema de vacío)
Fuente de energía	Baja (la demanda de vapor disminuye con la eficiencia)	Muy bajo (solo costo de electricidad)	Medio-alto (fuente de calor externa continua)	Medio (se requiere vapor fresco)
Complejidad del mantenimiento	Medio (coordinación multi-efectos, mantenimiento del sistema de vacío)	Alto (mantenimiento del compresor)	Bajo (estructura simple)	Medio (mantenimiento del eyector de vapor)
Escenarios de aplicación típicos	Desalinización de agua de mar, concentración química, procesamiento de alimentos.	Aguas residuales con alto contenido de sal, productos farmacéuticos y agua destilada de alta pureza.	Productos lácteos, jugos, concentración de soluciones sensibles al calor-	Elaboración de azúcar, fabricación de papel, tratamiento de aguas residuales de concentración media.

Aplicaciones de evaporadores de efectos múltiples

El evaporador MVR (recompresión mecánica de vapor) es una tecnología altamente eficiente y que ahorra energía-y se aplica ampliamente en diversos procesos industriales para la concentración de soluciones líquidas. Este innovador evaporador utiliza energía mecánica para comprimir y reciclar el vapor, lo que reduce significativamente el consumo de energía en comparación con los métodos de evaporación tradicionales.

El evaporador MVR encuentra amplias aplicaciones en industrias como la de alimentos y bebidas, procesamiento químico, productos farmacéuticos y tratamiento de aguas residuales. Su versatilidad permite la concentración de una amplia gama de sustancias, incluidos jugos de frutas, productos lácteos, ácidos y otras soluciones líquidas. El sistema funciona tomando vapor de baja-presión generado durante la evaporación, comprimiéndolo y luego reutilizándolo como fuente de calor para el proceso de evaporación, lo que genera un circuito cerrado-y un sistema energéticamente-eficiente.

Una ventaja notable de la tecnología MVR es su capacidad para manejar productos-sensibles al calor sin comprometer su calidad. Esto lo hace particularmente adecuado para industrias donde el control preciso de la temperatura es crucial. Además, el diseño compacto y el mínimo impacto ambiental hacen de los evaporadores MVR la opción preferida para las empresas que buscan mejorar la sostenibilidad en sus operaciones.

Los evaporadores MVR representan una-solución de vanguardia para procesos de concentración, ofreciendo eficiencia energética, versatilidad y sostenibilidad ambiental en diversos sectores industriales.

☆ Desalinización
☆ Tratamiento de aguas residuales industriales
☆ Descarga de líquido cero (ZLD).
☆ Concentración de lácteos
☆ Concentración de jugo/jarabe
☆ Purificación de alcohol
☆ Concentración química
☆ Intermedios farmacéuticos
☆ Recuperación de solventes
☆ Concentración de licor negro
☆ Reciclaje de aguas residuales
☆ Tratamiento de aguas residuales ácidas
☆ Recuperación de sales metálicas
☆ Industria de baterías de litio
☆ Biocombustibles

Referencias del evaporador multiefecto ENCO

Proyecto de tratamiento de aguas residuales por galvanoplastia en China

Farmacéutica Huakang

África

¿Cuáles son las características del evaporador multiefecto?

Un evaporador de efectos múltiples (MEE) es un tipo de equipo industrial que se utiliza para la concentración de un líquido, generalmente una solución, mediante la utilización de múltiples etapas de evaporación.

Múltiples etapas de evaporación

La característica principal de un evaporador multi-efecto es la incorporación de múltiples etapas o efectos de evaporación. Cada efecto representa una unidad de evaporación separada.

Eficiencia Energética

MEE está diseñado para lograr una alta eficiencia energética utilizando el vapor generado en un efecto para impulsar el proceso de evaporación en los efectos posteriores.

Economía de vapor

El sistema optimiza el uso del vapor, haciéndolo más económico. El vapor generado en un efecto se utiliza como medio de calentamiento en el siguiente efecto, reduciendo así el consumo total de energía.

Intercambiadores de calor

Los MEE incorporan múltiples intercambiadores de calor para transferir calor de manera eficiente entre el vapor y la alimentación líquida. Esto ayuda a mantener un proceso de evaporación continuo y eficiente.

Sistema de vacío

A menudo se emplea un sistema de vacío para reducir el punto de ebullición del líquido, permitiendo la evaporación a temperaturas más bajas. Esto ayuda a reducir el consumo de energía y minimizar la degradación del producto.

Sistema de distribución de alimento

La alimentación líquida se distribuye uniformemente entre los diferentes efectos para garantizar una concentración uniforme y una evaporación eficiente.

Recuperación de condensado

El condensado del vapor normalmente se recupera y reutiliza, lo que contribuye a la eficiencia general del sistema.

Sistemas de control

Se emplean sistemas de control avanzados para monitorear y controlar varios parámetros, como temperatura, presión y caudales en cada efecto, asegurando un rendimiento y una calidad del producto óptimos.

Material de construcción

Los MEE suelen construirse con materiales que son-resistentes a la corrosión y adecuados para la aplicación específica, lo que garantiza durabilidad y una larga vida útil.

Aplicaciones

Los evaporadores de efecto múltiple-se utilizan habitualmente en industrias como la de procesamiento químico, alimentos y bebidas, productos farmacéuticos y tratamiento de aguas residuales para concentrar diversas soluciones líquidas.

Sobre nosotros

ENCO Machinery se fundó originalmente en 2003 en Hangzhou, China.

nuestra fábrica

ENCO proporcionó soluciones integradas de-servicios internos de ingeniería, fabricación, modularización de sistemas, instalación, puesta en marcha y operación y mantenimiento. La solución de modularización de ENCO ha demostrado ahorrar costos y cronogramas, especialmente para proyectos en el extranjero.

Con el rápido desarrollo de los vehículos eléctricos y sus industrias relacionadas de reciclaje de baterías eléctricas, ENCO es, con diferencia, el único actor que tiene trayectoria en EE. UU., China, Corea del Sur y Vietnam.

En la actualidad, ENCO ha ejecutado con éxito más de 500 proyectos industriales en todo el mundo.

A países como EE. UU., Australia, Corea del Sur, Malasia, Turquía, Jordania, Singapur, Kuwait, México, etc.

Nuestros usuarios finales-incluyen líderes industriales mundiales, incluidos Tesla, BMW, Air Products, NTN, SpaceChina, PetroChina, Thyssenkrupp; BOE; AVIC y muchos otros.

El valor de nuestra empresa es: ¡Compromiso y Gratitud!

Nuestro Certificado

Con 20 años de desarrollo, ENCO ha obtenido una variedad de certificaciones industriales, incluidas ISO 14001, ISO 9001, ISO 45001, CE y otras IP.

Preguntas frecuentes

P: ¿Cuáles son las ventajas de un evaporador de múltiples etapas?

R:Un evaporador de múltiples-etapas ofrece una eficiencia mejorada en los procesos de concentración de líquidos al evaporar progresivamente los líquidos en múltiples etapas. Este método garantiza una utilización óptima de la energía, una reducción de la incrustación y una mejor calidad del producto.

P: ¿Cómo funciona el evaporador de efecto múltiple al vacío?

R: El evaporador-de efectos múltiples bajo vacío emplea una serie de evaporadores conectados en secuencia. Cada etapa utiliza el vapor generado en la anterior para calentar y evaporar el líquido, reduciendo el consumo energético. Operar bajo vacío reduce el punto de ebullición, lo que mejora la eficiencia en la eliminación del calor y la concentración de la solución.

P: ¿Por qué se prefieren los evaporadores de efecto múltiple?

R: Los evaporadores de efecto múltiple son los preferidos por su eficiencia energética en procesos industriales. Al utilizar el calor de una etapa de evaporación para impulsar las etapas posteriores, reducen el consumo total de energía. Este método de calentamiento secuencial mejora el proceso de evaporación, haciéndolo más rentable-y respetuoso con el medio ambiente.

P: ¿Qué es un evaporador de triple efecto?

R: Un evaporador de triple-efecto es un sistema de procesamiento térmico que utiliza secuencialmente tres recipientes evaporadores para concentrar progresivamente un líquido, generalmente en la industria alimentaria o química. Este diseño energéticamente-eficiente aprovecha el calor de un recipiente para impulsar la evaporación en el siguiente, mejorando la eficiencia general del proceso.

P: ¿Cuál es el tipo de evaporador más eficaz?

R: El tipo de evaporador más eficaz depende de aplicaciones específicas, pero en general, los evaporadores de película descendente son muy eficientes. Garantizan un flujo continuo y uniforme de la película líquida para una transferencia de calor óptima, minimizando la contaminación. Su versatilidad los hace adecuados para diversas industrias, incluido el procesamiento de alimentos y la fabricación de productos químicos.

P: ¿Dónde se utiliza el evaporador de efecto múltiple?

R: Los evaporadores de efecto múltiple se emplean en diversas industrias, incluido el procesamiento de alimentos y la fabricación de productos químicos. Esta tecnología evapora líquidos de manera eficiente utilizando el vapor generado en un efecto para calentar el siguiente. Esto reduce el consumo de energía y mejora la sostenibilidad general del proceso.

P: ¿Cuándo no se preferiría un evaporador de efecto único a un evaporador de -efecto múltiple?

R: Es posible que no se prefiera un evaporador-de efecto único a un evaporador-de efecto múltiple cuando se trata de operaciones a gran-escala o cuando la eficiencia energética es crucial. Los evaporadores-de efecto múltiple utilizan el calor de manera más eficiente, lo que reduce los costos de energía y el impacto ambiental. Además, ofrecen una capacidad de producción mejorada, lo que los hace ventajosos en procesos industriales que requieren un alto rendimiento y optimización de recursos.

P: ¿Cómo funciona, en resumen,-el evaporador de efectos múltiples?

R: Un evaporador{0}}de efecto múltiple utiliza el calor de un evaporador para impulsar los siguientes, lo que mejora la eficiencia energética. El líquido se concentra progresivamente a medida que pasa a través de múltiples cámaras, cada una de las cuales opera a presiones más bajas, lo que reduce los puntos de ebullición. Este intercambio de calor en cascada minimiza el consumo de energía en el proceso de evaporación.

P: ¿Cuáles son los 4 tipos principales de evaporadores?

R: Los cuatro tipos principales de evaporadores son: evaporadores de película descendente, evaporadores de película ascendente, evaporadores de circulación forzada y evaporadores de placas. Estos dispositivos son cruciales en diversas industrias para concentrar soluciones mediante la eliminación de disolventes mediante el proceso de evaporación.

P: ¿Cuál es la diferencia entre circulación forzada y circulación natural?

R: La circulación forzada y la circulación natural se refieren a dos métodos de movimiento de fluidos en los sistemas. La circulación forzada implica el uso de dispositivos externos, como bombas, para hacer circular el fluido, asegurando un flujo controlado. Por el contrario, la circulación natural se basa en la flotabilidad y las diferencias de densidad para el movimiento de los fluidos, sin ayudas externas.

P: ¿Para qué se utiliza un evaporador de circulación natural?

R: Se emplea un evaporador de circulación natural para la concentración de líquidos mediante la utilización de corrientes de convección natural, sin necesidad de bombas mecánicas. Encuentra aplicación en industrias como el procesamiento de alimentos y la fabricación de productos químicos para procesos de evaporación rentables-y energéticamente-eficientes.

P: ¿Qué tipo de evaporador es mejor?

R: La elección del mejor evaporador depende de los requisitos específicos de la aplicación. Los tipos comunes incluyen evaporadores inundados, de expansión seca y de película descendente. Factores como la capacidad del sistema, la eficiencia y las condiciones operativas influyen en la selección. Cada tipo ofrece ventajas únicas, asegurando un rendimiento óptimo en diversas aplicaciones industriales y de refrigeración.
