Intercambiador de calor de placas
Principio de funcionamiento del intercambiador de calor de placas.
El intercambiador de calor de placas utiliza un diseño eficiente de transferencia de calor para recuperar el calor residual del vapor secundario de baja-temperatura y baja-presión generado durante el proceso de evaporación y lo utiliza directamente para calentar el líquido crudo, lo que reduce la demanda de fuentes de calor externas y mejora la eficiencia energética del sistema.
A continuación se muestra un desglose-paso-paso:
Distribución de fluidos
- Los fluidos fríos y calientes ingresan al intercambiador de calor desde la entrada y se distribuyen a los canales de placas dispuestos alternativamente a través de los puertos de distribución.
- El diseño de la junta entre las placas determina la trayectoria del flujo del fluido: el fluido frío y el fluido caliente fluyen alternativamente a través de los canales formados por las placas adyacentes.
Flujo contracorriente/paralelo
- El fluido normalmente fluye en contracorriente (los fluidos frío y caliente fluyen en direcciones opuestas) y, en algunos casos, en flujo paralelo. El diseño a contracorriente puede maximizar la diferencia de temperatura de transferencia de calor y mejorar la eficiencia de recuperación de calor.
Proceso de transferencia de calor
- El calor se transfiere desde el fluido de mayor temperatura al fluido de menor temperatura a través de la delgada placa de metal.
- La estructura corrugada en la superficie de la placa destruye la capa límite laminar y genera un flujo turbulento, lo que mejora significativamente la eficiencia de transferencia de calor (de 3 a 5 veces mayor que la del intercambiador de calor de carcasa y tubos).
Gestión de caída de presión y caudal.
Las placas corrugadas generarán una cierta caída de presión al tiempo que mejorarán la transferencia de calor. Al optimizar el ángulo de corrugación de la placa y el ancho del canal de flujo, se puede lograr un equilibrio entre una transferencia de calor eficiente y una caída de presión razonable.
Confluencia de salida
- Los fluidos fríos y calientes que han completado el intercambio de calor se descargan por la salida por separado sin mezclarse entre sí.

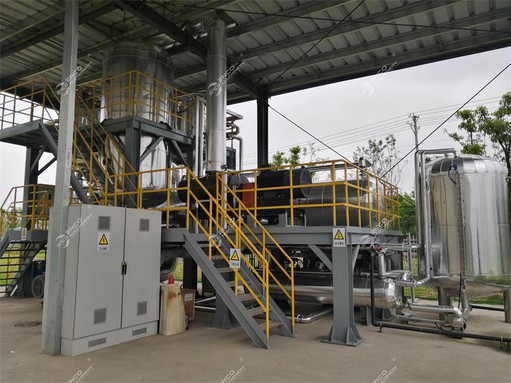

Aplicación típica de intercambiador de calor de placas: Sistema de intercambiador de calor de placas de concentración de jarabe
1.Producción de cristal de alta-calidad
- Distribución uniforme del tamaño de los cristales debido a la sobresaturación y clasificación controladas.
- Finos minimizados (pequeños cristales) mediante diseño de deflectores y sistemas de disolución de finos.
2.Eficiencia Energética
- Bajo aporte de energía mecánica (circulación impulsada por el agitador-).
- Reciclaje de calor procedente de la evaporación (si se integra con la cristalización evaporativa).
3.Versatilidad
- Adaptable a procesos de enfriamiento, evaporación o cristalización reactiva.
- Maneja una amplia gama de soluciones (por ejemplo, sales, compuestos orgánicos, productos farmacéuticos).
4.Escalabilidad y diseño compacto
- Efectivo tanto para producción a escala piloto-como industrial.
El sistema integrado de tubo de aspiración y deflector reduce el espacio y mantiene la eficiencia.
5. Respetuoso con el medio ambiente
- La operación de circuito cerrado-recicla el licor madre, lo que reduce el desperdicio.
- Mínima contaminación térmica (la cristalización por enfriamiento evita el uso de vapor).
Ventajas clave del intercambiador de calor de placas ENCO:
1. Eficiencia Energética
El diseño de placa corrugada genera fuertes turbulencias (Turbulent Flow), con un coeficiente de transferencia de calor de hasta 3.000–7.000 W/m²·K, lo que reduce significativamente el consumo de energía.
Admite el diseño de contraflujo/flujo cruzado, maximiza la diferencia de temperatura de transferencia de calor (LMTD), reduce la pérdida de calor y mejora el ahorro de energía entre un 30 % y un 50 % en comparación con los intercambiadores de calor de carcasa y tubos tradicionales.
2. Reducción de la demanda de calefacción externa
El calor residual en el proceso (como el vapor-a baja temperatura y el agua caliente residual) se puede recuperar directamente para precalentar materias primas o calentar otros fluidos, lo que reduce la demanda de vapor externo o calefacción eléctrica.
En un sistema de circuito cerrado-, el autoequilibrio energético-se logra mediante la circulación de calor y solo se requiere una pequeña cantidad de energía suplementaria (como la fase de inicio).
3. Diseño compacto y modular
El área de transferencia de calor por unidad de volumen es de 2 a 5 veces mayor que la de un intercambiador de calor de carcasa y tubos, lo que ahorra espacio de instalación y es adecuado para escenarios de transformación o de espacio-limitado.
El diseño modular permite un ajuste rápido de la capacidad de transferencia de calor aumentando o disminuyendo el número de placas para adaptarse a las fluctuaciones del proceso o cambios de capacidad.
4. Beneficios ambientales
Reducción de la contaminación térmica: la transferencia de calor eficiente reduce el uso de agua de refrigeración y las emisiones de calor residual, aliviando la carga de calor ambiental.
Conservación de agua: en el sistema de recuperación de condensado, el condensado de vapor se puede reciclar para reducir la generación de aguas residuales.
Larga vida útil y bajo mantenimiento: los materiales de acero inoxidable/titanio son resistentes a la corrosión-, lo que reduce la frecuencia de reemplazo de equipos y el consumo de recursos.
Consideraciones sobre el diseño del intercambiador de calor de placas
(A) Termodinámica y eficiencia de transferencia de calor.
1.Diseño de placas y optimización del canal de flujo.
- Ángulo y profundidad de la corrugación: afectan la intensidad de la turbulencia y la caída de presión, y necesitan equilibrar la eficiencia de la transferencia de calor y el consumo de energía (por ejemplo, la corrugación en espiga es adecuada para una alta transferencia de calor, el ángulo de corrugación bajo reduce la caída de presión).
- Diseño del canal de flujo: el contraflujo-maximiza la diferencia de temperatura de transferencia de calor (LMTD), el flujo cruzado-es adecuado para escenarios-de espacio limitado.
- Control de diferencia de temperatura: para evitar la congelación del fluido en el lado de baja-temperatura o el sobrecalentamiento local en el lado de alta-temperatura, es necesario limitar la capacidad de intercambio de calor de una sola placa.
2.Elevación del punto de ebullición (BPE) y gestión de escala.
- Cuando se manipulan fluidos con alto contenido de -sal o alta-viscosidad, es necesario aumentar la separación de la placa o adoptar un diseño de canal de flujo amplio (placa de flujo libre) para evitar incrustaciones y bloqueos causados por la elevación del punto de ebullición.
(B) Fiabilidad material y estructural
1.Resistencia a la corrosión del material
- Medios convencionales: el acero inoxidable (SS304/SS316) es adecuado para agua y ácidos y álcalis de baja-concentración.
- Medios fuertemente corrosivos: titanio (Ti), aleación a base de níquel-(Hastelloy) o materiales compuestos de grafito, utilizados para agua de mar, iones de cloruro o disolventes orgánicos.
2. Diseño anti-escalado y de fácil-mantenimiento
- Tratamiento de la superficie: el electropulido o el nano-recubrimiento reduce la adhesión de la suciedad.
- Removibilidad: Selección de junta o soldada - La junta es fácil de desmontar y lavar, la junta soldada es resistente a alta presión pero tiene altos costos de mantenimiento.
- Limpieza en línea (CIP): diseñe canales de flujo amplios o interfaces de lavado integradas para respaldar la limpieza química o mecánica.
(C) Optimización de la integración de energía y sistemas
1.Diseño de recuperación de calor residual
- Conexión en serie de varias-etapas: conecte varios intercambiadores de calor de placas en serie para utilizar el calor residual del fluido a alta-temperatura paso a paso (como precalentamiento → calentamiento → sobrecalentamiento).
- Utilización del calor latente de condensación: acoplamiento directo del lado de condensación de vapor y el lado de calentamiento de líquido para maximizar la eficiencia de recuperación de calor latente.
2. Caída de presión y coincidencia de flujo
- Uniformidad de la distribución del flujo: evite que el flujo sesgado cause una disminución en la eficiencia de la transferencia de calor local mediante el diseño del canal de flujo simétrico o la optimización del área de la guía de flujo.
- Control del consumo de energía de bombeo: seleccione placas de baja-resistencia (como un ángulo de corrugación bajo) o ajuste el número de canales de flujo para reducir la caída de presión total del sistema.
(D) Sistema de control y seguridad
1.Monitoreo de automatización
- Monitoreo de parámetros: seguimiento-en tiempo real de la temperatura, presión y flujo de entrada y salida, y ajuste dinámico de la apertura de la válvula o la velocidad de la bomba a través de un sistema PLC o DCS.
- Detección de fugas: instale sensores de humedad en la almohadilla de goma PHE para advertir tempranamente sobre los riesgos de mezcla de fluidos.
2. Diseño de protección de seguridad
- Protección contra sobrepresión: configure válvulas de seguridad o discos de ruptura para evitar la sobrepresión causada por bloqueo o falla de la válvula.
- Protección anticongelante: configura válvulas de drenaje o circulación de etilenglicol en ambientes fríos para evitar que el fluido del lado de baja-temperatura se congele y dañe las placas.
- Prevención de obstrucciones: instalar filtros (<1 mm pore size) at the inlet and monitor the pressure difference alarm on both sides.
Intercambiador de calor de placas Comparación de costos y otros factores
|
S/N |
Intercambiador de calor de placas |
evaporador MVR |
Evaporador multiefecto |
evaporador TVR |
|
Costo de operación |
Más bajo |
Alto (el costo del compresor es alto) |
Medio a alto (cuantas más eficiencias, mayor será el costo) |
Medio (por debajo de MVR) |
|
Fuente de energía |
Bajo (solo transferencia de calor, sin cambio de fase) |
Muy bajo (90% de ahorro de energía frente al evaporador tradicional) |
Medio (cuantas más cifras de eficiencia, mayor-ahorro de energía) |
Media a alta (depende de la eficiencia del vapor a alta presión) |
|
Propiedades de fluidos aplicables |
Fluido de baja viscosidad y libre de partículas-(el tipo de placa con espacio ancho puede mejorar parcialmente) |
Limpiar con vapor, evitar medios sólidos o incrustados. |
Fluido que contiene sólidos-de alta viscosidad (diseño de canal de flujo amplio) |
Viscosidad media, para evitar que partículas obstruyan el inyector. |
|
fuente de calor |
Fuente de calor externa (vapor/agua caliente) o recuperación de calor residual. |
La electricidad impulsa el compresor, reciclando el calor latente del vapor. |
Vapor externo (primer efecto) + circulación interna de vapor. |
El vapor bruto a alta presión impulsa el eyector. |

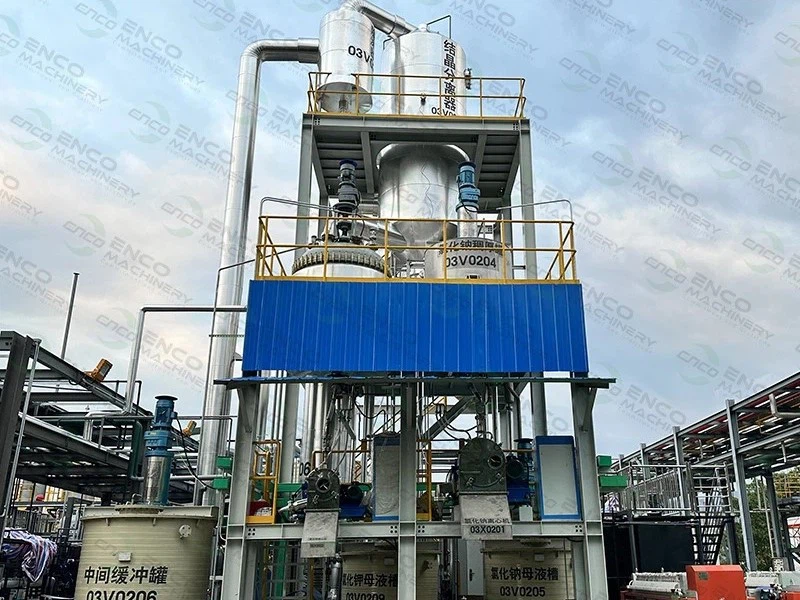

Aplicaciones de los cristalizadores DTB:
◉ Vertido cero de aguas residuales con alto contenido de sal
◉ Industria química
◉ Industria de pesticidas
◉ Extracción de litio
◉ Industria del polisilicio
◉ Industria de impresión y teñido.
◉ Tratamiento de lixiviados residuales
◉ Industria farmacéutica
◉ Industria metalúrgica
◉ Industria de fermentación
◉ Evaporador/condensador de bomba de calor geotérmica
◉ Industria de alimentos y bebidas
Somos bien-conocidos como uno de los principales fabricantes y proveedores de intercambiadores de calor de placas en China. Tenga la seguridad de comprar un intercambiador de calor de placas hecho a medida en nuestra fábrica. Contáctenos para más detalles.
