Cómo conectar un solenoide de arranque: guía completa del diagrama de cableado
Entendiendo undiagrama de cableado solenoide de arranquees crucial para cualquier persona que trabaje con sistemas eléctricos automotrices, motores marinos o equipos pesados. Este interruptor electromagnético sirve como el vínculo crítico entre su sistema de encendido y el motor de arranque, controlando el flujo de corriente de amperaje alto que da vida a su motor.
Ya sea que sea un mecánico de bricolaje, técnico profesional o operador de equipos, dominar estos diagramas puede ahorrarle tiempo, dinero y evitar daños eléctricos costosos. Esta guía integral desglose todo lo que necesita saber sobre las configuraciones de cableado de solenoides de inicio.
¿Qué es un solenoide de inicio y por qué es importante el cableado?
Un solenoide de arranque funciona como un relé de servicio - pesado, diseñado para manejar la corriente eléctrica sustancial requerida para voltear un motor. Cuando gira la tecla de encendido, una pequeña corriente de control energiza la bobina electromagnética del solenoide, que luego cierra los contactos internos que permiten la energía de la batería completa para alcanzar el motor de arranque.
El diagrama de cableado muestra estas vías eléctricas, conexiones terminales y circuitos de seguridad. Comprender este esquema es esencial porque el cableado incorrecto puede resultar en:
- Interruptores de encendido quemados
- Motores de inicio dañados
- Peligros de incendio a cortos circuitos
- Falla del sistema eléctrico completo
Componentes esenciales enDiagramas de cableado para solenoide de motor de arranque
Terminales y conexiones primarias
Terminal de la batería (BAT o B+)
Este gran terminal se conecta directamente al poste de la batería positiva a través del cable de calibre pesado -, típicamente 4-8 AWG. Suministra la alta corriente necesaria para comenzar.
Terminal de inicio (S o Start)
Otro terminal de servicio - pesado que alimenta la potencia al motor de inicio cuando el solenoide se involucra. Utiliza un cable de calibre similar a la conexión de la batería.
Terminal de encendido (I o IGN)
Recibe la señal de control del interruptor de encendido a través de un cable de calibre más pequeño, generalmente 12 - 16 AWG. Este circuito de baja corriente desencadena la activación del solenoide.
Conexión a tierra
Completa el circuito a través del chasis del vehículo o el bloque del motor. La mala conexión a tierra causa la mayoría de los problemas iniciales.
¿Dónde están el relevo de inicio?diagrama de cableado solenoide¿Aplicado?
Aplicaciones automotrices
Vehículos de pasajeros
Los automóviles, camiones y SUV emplean universalmente los sistemas iniciales basados en Solenoid -. Los vehículos modernos a menudo integran el solenoide en el ensamblaje de inicio, mientras que los modelos más antiguos usan unidades montadas remotas -.
Autos clásicos y vintage
Los vehículos más antiguos generalmente presentan solenoides montados externamente, lo que hace que los diagramas de cableado sean especialmente importantes para proyectos de restauración donde los arneses originales pueden dañarse o modificarse.
Aplicaciones marinas
Motores de botes
Los solenoides marinos requieren diseños resistentes de clima - debido a la exposición a la humedad. Los diagramas de cableado ayudan a garantizar conexiones selladas adecuadas y prevención de corrosión.
Embarcación personal
Las motos de agua y las artesanías similares utilizan sistemas solenoides compactos donde las limitaciones de espacio hacen que el cableado adecuado sea crítico para la confiabilidad.
Equipo industrial y comercial
Maquinaria pesada
Las excavadoras, las excavadoras y los equipos agrícolas se basan en sistemas solenoides robustos. Diagramas Guía técnicos a través de configuraciones de batería multi -}.
Generadores y energía de respaldo
Los generadores de espera usan sistemas de inicio controlados solenoides -, donde los diagramas de cableado aseguran la funcionalidad de inicio automático durante los cortes de energía.
Equipo de césped y jardín
Cortadores de montar, tractores y equipos de paisajismo comercial incorporan sistemas de inicio de solenoides para la seguridad y conveniencia del operador.

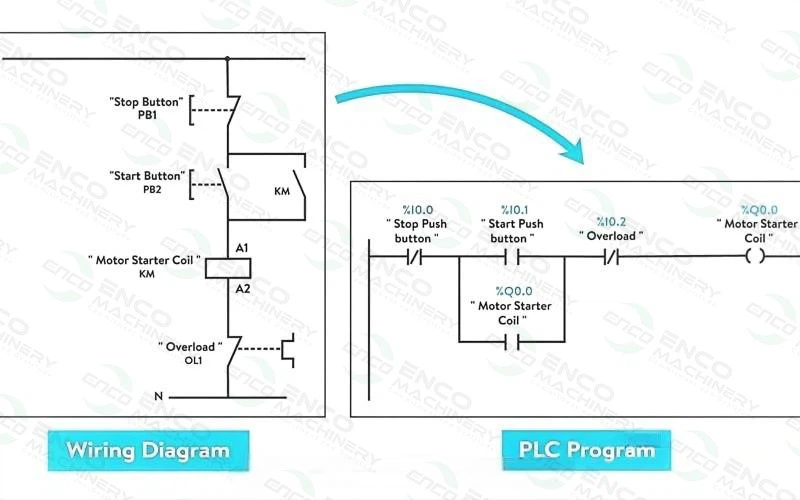

Cómo leer e interpretar diagramas de cableado
Paso - por - Análisis de diagrama de paso
1. Identificar fuentes de energía
Localice la conexión positiva de la batería, que se muestra como la línea más gruesa en el diagrama. Esto representa la alimentación de potencia principal que requiere un cableado de servicio - pesado.
2. Circuitos de control de rastreo
Siga las líneas más delgadas que representan bajo -} Cableado de control de corriente desde el interruptor de encendido al terminal de activación del solenoide.
3. Comprender la acción de conmutación
El diagrama muestra cómo la energización de la bobina de control cierra los principales contactos de alimentación, conectando la alimentación de la batería al motor de inicio.
4. Verifique los circuitos de seguridad
Busque componentes adicionales como interruptores de seguridad neutros o enclavamientos de embrague que eviten comenzar en condiciones inseguras.
Símbolos del diagrama comunes
- Símbolo de bobina: Líneas onduladas que representan la bobina electromagnética
- Cambiar contactos: Líneas paralelas que muestran contactos normalmente abiertos
- Símbolo de tierra: Múltiples líneas horizontales que indican tierra de chasis
- Símbolo de fusible: Rectángulo con una línea ondulada que muestra protección de circuito
Problemas comunes y soluciones de solución de problemas
No - Iniciar condiciones
Haga clic en el sonido sin arranque
Este síntoma clásico indica que el solenoide está recibiendo la señal de control, pero no puede cerrar los contactos principales. Las causas incluyen:
- Voltaje de batería baja (por debajo de 12.4V)
- Conexiones terminales corroídas
- Contactos solenoides desgastados
- Conexiones de cable sueltas
Complete silencio al comenzar
Ningún sonido generalmente significa que el circuito de control está defectuoso:
- Fusible soplado en el circuito de encendido
- Interruptor de encendido defectuoso
- Cable de control roto
- Mala conexión de tierra
Problemas iniciales intermitentes
Comienza a veces, no otros
Los problemas intermitentes a menudo provienen de:
- Conexiones terminales sueltas creando un mal contacto
- Cableado corroído que causa caída de voltaje
- Heat - Falla del componente sensible
- Contactos de interruptor de encendido desgastados
Problemas de arranque continuos
El arrancador no se desenganchará
Si el arrancador continúa funcionando después de lanzar la clave:
- Contactos solenoides atascados
- Cable de control en corto
- Interruptor de encendido defectuoso
- Contactos solenoides soldados que requieren reemplazo
Consejos de instalación y mantenimiento profesional
Dimensionamiento de alambre adecuado
Use fabricante - medidores de alambre especificados que se muestran en el diagrama. Los cables de tamaño menor causan caída de voltaje y sobrecalentamiento, mientras que los cables de gran tamaño desperdician dinero y espacio de instalación.
Mejores prácticas de conexión
- Limpie todos los terminales con cepillo de alambre antes de la instalación
- Aplicar grasa dieléctrica para evitar la corrosión
- Conexiones de par con la especificación
- Autorizar los cables de las fuentes de calor y las piezas móviles
Procedimientos de prueba
Prueba de caída de voltaje
Use un multímetro digital para verificar menos de 0.5 V de caída en todas las conexiones bajo carga. Las lecturas más altas indican malas conexiones que requieren atención.
Prueba de función solenoide
Aplique el voltaje directo de la batería al terminal de control mientras mide la continuidad en los contactos principales. Los solenoides que funcionan correctamente muestran resistencia cero cuando se energizan.
Por qué comprender los diagramas de cableado ahorra dinero
Los cargos de diagnóstico profesional pueden exceder los $ 150 por hora, lo que hace que la alfabetización del diagrama sea valiosa para cualquier persona que mantenga vehículos o equipos. Problemas simples como conexiones sueltas o fusibles soplados se convierten en reparaciones rápidas de bricolaje en lugar de costosas visitas de taller.
Además, el cableado correcto evita el daño por los componentes. Un reemplazo de solenoide de $ 25 supera un reemplazo de motor de inicio de $ 300 causado por conexiones inadecuadas.
Configuraciones de cableado avanzado
Multi - sistemas de baterías
El equipo pesado a menudo utiliza múltiples baterías que requieren cableado de solenoide especializado. Los diagramas muestran la integración adecuada del aislamiento de la batería y el sistema de carga.
Integración de inicio remoto
Interfaz moderna de sistemas de arranque remoto con circuitos solenoides de fábrica. Los diagramas de cableado aseguran la compatibilidad y evitan los conflictos del sistema de seguridad.
Conclusión
Mastering Diagramas de cableado de solenoides de arranque le permite diagnosticar los problemas iniciales rápidamente, realizar reparaciones confiables y mantener los sistemas eléctricos de manera segura. Ya sea que trabaje en automóviles, barcos o equipos, estas habilidades se traducen directamente en tiempo y dinero ahorrados.
La clave radica en comprender los principios básicos: los circuitos de control activan la acción de conmutación, las conexiones adecuadas aseguran la confiabilidad y seguir el diagrama previene errores costosos. Con este conocimiento, los problemas del sistema inicial se convierten en desafíos manejables en lugar de misterios costosos.
